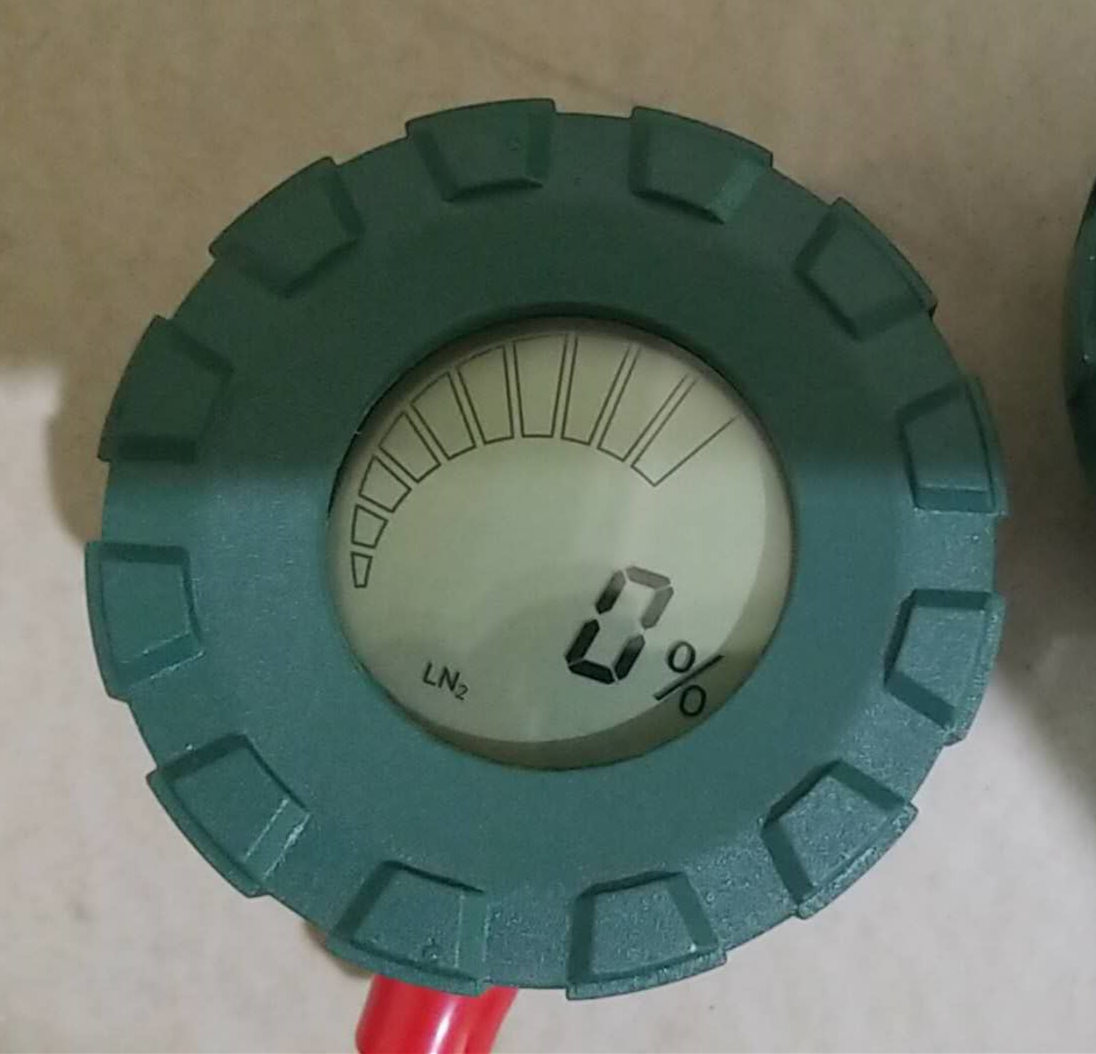

液氮罐數顯質量型液位計

一   液氮罐杜瓦瓶質量型液位計
液氮罐質量液位計是利用低溫介質容器內部質量測量并顯示百分比的數顯液位計。主要應用于各類低溫容器液氮罐，液氬，液氧。杜瓦瓶的液位顯示及精確測量上。

二、 什么是質量型液位計?
杜瓦瓶液氮罐數顯質量液位計是可以精確測量和顯示罐內液體介質質量的儀表。調整介質類型后，測量精度不受介質變化的影響。液位計由質量型傳感器，電纜，電極引出器、鎧裝電纜、帶液晶顯現屏的變送器等部件組成。

質量型液位計技術參數:

傳感器主體材料： 304不銹鋼
顯示儀殼體材料：鑄鋁
電池供電：3.6VDC
量       程：0~100m
測量介質：LNG、LO2、LN2、Ar、CO2、N2O等
顯示單位：%、kg、t、L
精       度：±1.5%
外觀尺寸：φ 84x57(顯示儀)mm
環境溫度：顯示儀 –40℃～+85℃    傳感器 -200℃～+200℃
環境濕度：＜90%RH
液晶尺寸：Φ46mm
防護等級：IP67
防爆等級：ExiaⅡBT4Ga
重       量：約0.44kg
介質切換：非接觸無按鍵菜單操作

三、 液氮罐杜瓦瓶數顯質量型液位計的產品特點
　　1. 數顯質量型液位計測量準確度高，同比性能高于差壓型液位計，完全可作為液體轉運及銷售出入庫的精確參考依據。誤差極小。195L的杜瓦瓶絕對誤差值不超過1.5kg。
　　2. 儀表集成變送器，可以達成信號傳輸功能，集成遠程傳輸接口，可以實現遠程傳輸及報警功能。
　　3. 產品長期使用下穩定性好。在改變內部儲存液體介質的情況下，校準后精度不受影響。
　　4. 直接安裝后校準使用，不需其他操作，不存在誤操作而損壞儀表的風險，滿足實時測量的要求。而差壓型液位計在使用中需要正確操作，如操作不是按照“先開平衡閥，后開氣相管(低壓側)、液相管(高壓側)閥門，再關閉平衡閥，等待儀表數據穩定后讀取”的操作次序，就會有損壞儀表的風險或等待很長時間才能讀取數據的麻煩。
　　5. 產品整機儀表一體化安裝方便快捷。主要適合在液氮罐低溫杜瓦瓶，集裝箱，罐車，快易冷等儲罐上安裝使用。
　　6. 數顯質量液位計不受瓶內液位晃動變化影響，不存在虛假液位。差壓液位計需要氣相和液相引壓管，采用這種間接測量原理決定了在補液和用液的循環中，會產生虛假液位，干擾操作人員正確讀取液位數據。

四、液氮罐杜瓦瓶數顯質量型液位計的測量精確度
　　通過與磅秤進行對比試驗，測量精度在0.2%fs～2.0%fs。
　　在15%～100%液位范圍內，測量精度不低于0.5%fs。
　　以195L的杜瓦瓶為例，經多家企業稱重對比試驗發現，在液氮充裝至滿瓶的6次測試對比中，其最大絕對誤差值不超過1.5kg。

　　五、液氮罐數顯質量型液位計有哪些功能
　　◎可直接顯示罐內質量公斤數或質量百分比;
　　◎可自帶電源持續工作2～3年;
　　◎可提供設備的位置信息，運行軌跡;達成監控模式
　　◎可有線輸出4～20mA的信號或485信號，能無線輸出GPRS信號;
　　◎可就地調?；蜻h(yuǎn)程調校;調0調滿罐安裝操作校準
　　◎可自行診斷故障;遠程操作修改監控
　　◎可設置高低液位報警限制;
　　◎測量介質可變更;調整介質。
　　◎可實現雙向通訊。

　　六、液氮罐杜瓦瓶數顯質量型液位計適用的介質和設備種類

　　七、 液氮罐數顯質量型液位計的工作原理
　　采用新型的射頻阻抗電路及矢量測量方法，工作原理如下圖：

　　上圖中，虛部映與液位相關的電容參數，實部反映與介質溫度相關的電導參數，通過發射高頻信號并接受回波，再由嵌入式微處理器把多個參量進行運算后，得到不依賴溫度的變化而變化的溫度的補償系數和不隨介質組分變化而變化的介質組分補償系數，最終合成得到罐內準確的質量數值，并在此原理的基礎上開發了質量型液位計。數字顯示屏可以直接顯示儲罐內介質的質量(或容積百分比或質量百分比)。該技術已經在2014年的LNG船用罐中率先應用。測量精度不受液面波動的影響，不受介質組分變化的影響，不受介質溫度變化的影響。
　　八、質量型液位計如何安裝?
　　在低溫容器制造時，質量型液位計由設備生產企業安裝、調試后出廠，用戶不需要再做任何安裝或調試工作。如客戶單定數顯質量液位計,也可以在出廠后為客戶安裝質量型液位計. 在設備生產企業的安裝示意圖如下：
　　1. 杜瓦瓶、迷你罐用質量型液位計的安裝

　　2. 臥式、立式儲罐、罐箱用質量型液位計的安裝
